膩子粉脫粉的八大原因

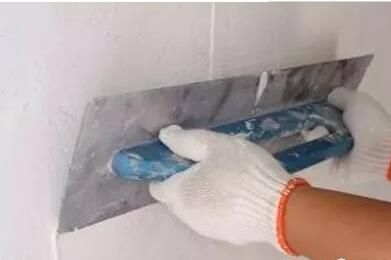

      膩子是用來墻面修補找平的一種基材，為下一步裝飾（刷油漆貼壁紙）打下良好的基礎。膩子分為內墻和外墻兩種，外墻膩子要抵抗風吹日曬所以膠性大、強度高，環(huán)保指數(shù)稍低。內墻膩子綜合指數(shù)較好，健康環(huán)保，所以內墻不外用，外墻不內用。通常膩子是石膏或者水泥基的，這樣表面粗糙比較容易粘接牢固。但是在施工的時候還是要在基層上涂刷一層界面劑來封固基層同時提高墻面的附著力，讓膩子能夠更好的粘結在基面上。

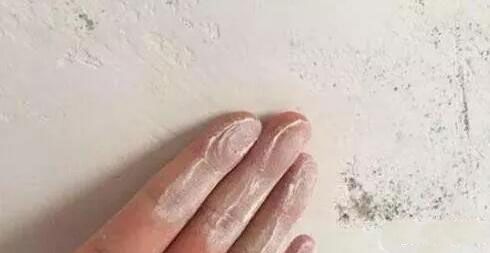

      許多膩子粉使用者不得不承認，膩子膠粉脫粉是一個很嚴重的問題，它會引起乳膠漆的脫落，以及膩子層的起鼓，裂縫，進而引起乳膠漆飾面發(fā)生裂縫。

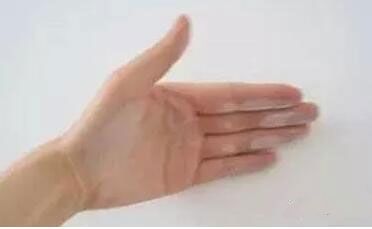

      內墻膩子粉脫粉掉粉、掉白是目前常見的膩子施工后問題，要了解內墻膩子粉脫粉的原因，首先要了解內墻膩子粉的基本原材料組分與固化原理，然后結合膩子施工時的墻面干燥程度、吸水率，溫度、天氣干燥程度等，找出內墻膩子粉掉粉的主要原因并使用對應的方法解決膩子粉掉粉問題。

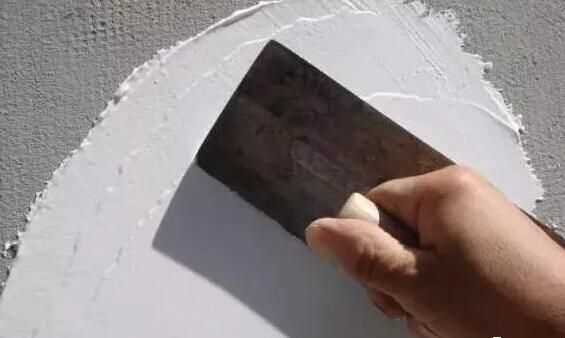

      1、膩子的粘結強度不夠造成脫粉，生產廠家一味的降低成本，膠粉的粘結強度差，添加量較小，特別是內墻膩子，粘結強度的大小，脫粉不脫粉和膠粉以及膠水的質量和添加量有很大關系。

      2、設計配方不合理，選材的問題和結構的問題，在膩子配方中很重要。比如羥丙基甲基纖維素（HPMC）做內墻不防水的膩子，HPMC雖然很貴，但對雙飛粉，滑石粉，硅灰石粉等填充料不起作用，如果僅使用HPMC就會引起脫粉，而價格低的CMC、CMS反到不脫粉，但是CMC、CMS不能做防水膩子，也不能做外墻膩子，因為CMC和CMS遇到灰鈣粉、白水泥起反應，這都會引起脫粉，也有把聚丙烯酰胺加入灰鈣粉、白水泥做為防水涂料，也會起化學反應引起脫粉。

      3、混合攪拌不均勻，是造成內外墻膩子脫粉的主要原因，全國有的生產廠家生產膩子粉設備簡單，五花八門，不是專用攪拌設備，攪拌不均勻，引起膩子脫粉。

      4、生產工藝的錯誤造成膩子脫粉，如果混合攪拌機沒有清掃的功能，殘留較多，普通膩子中的CMC就會和防水膩子中的灰鈣粉起反應，內墻膩子中的CMC、CMS和外墻膩子的白水泥起反應而造成脫粉。有的公司專用設備設置了清掃口，可以把機器中的殘留物清掃干凈，不僅保證膩子的質量，還可以一機多用，買一臺設備生產多種膩子。

      5、填充料的質量的不同也容易造成脫粉，內外墻膩子大量的使用填充料，但各地重鈣粉、滑石粉里面Ca2CO3的含量不同，酸堿度不同也會造成膩子的脫粉，比如重慶和成都的內墻膩子粉用同樣的膠粉，但滑石粉、重鈣粉不同，在重慶不脫粉，在成都就脫粉，在河南、東北不脫粉，而在一些地區(qū)就脫粉。

      6、天氣的原因也是內外墻膩子脫粉的一個原因，比如內外墻膩子，在北方干旱的一些地區(qū)氣候干燥，通風好，膩子飾面成膜快，不脫粉，而在南方不行，特別南方一些地區(qū)有梅雨天氣，長期潮濕，膩子成膜性不好，也會脫粉，所以這樣一些地區(qū)適應加灰鈣粉的防水膩子。

      7、灰鈣粉、白水泥等無機粘結劑不純，摻有大量的雙飛粉。市面上所謂的多功能灰鈣粉、多功能白水泥都不純，因為大量使用這些不純的無機粘結劑，內外墻防水膩子肯定脫粉更不防水。

      8、夏季外墻膩子的保水不夠，特別是在大樓高層門口、窗口等高溫通風的地方，灰鈣粉和水泥的初凝時間不夠就已失去水份，又沒有養(yǎng)護好，也會嚴重脫粉。
